矿用一般型高低压开关柜的技术要求

点击次数:   更新时间:21/03/19 15:16:03     来源:www.lzggjd.com.cn关闭分    享:
  随着现代技术的进步和电力的广泛应用,矿山生产也不例外,因此将配备专用的通用矿山开关设备。我们来看一下矿用一般型开关柜的技术要求
  1.两边开门,方便维修。
  2.入口和出口模式为向上和向下。
  3.柜内金属板全部镀锌,外表面酸洗磷化后喷涂静电粉。柜体焊接2mm厚冷板,柜体颜色为:浅驼色灰。
  4.主电路、母线、绝缘体和支撑部件应具有足够的机械强度,以承受任何故障短路电流的冲击而不会损坏。
  5.低压开关设备任何载流部件的温升不得超过相关标准规定的限值。
  6.矿用一般型开关柜的钢板外壳包围的框架应为刚性、自支撑的独立结构,垂直安装在地面上,能够承受安装部件的动态和热稳定性以及短路。同时,开关柜的性能不会受到开关柜安装和运输的影响。
  7.低压开关柜设有通风孔,通风孔设有百叶窗保护。通风孔的设计和布置使断路器在正常运行或短路时不会喷出电弧或可熔金属。
  8.低压开关柜内电气元件、外露带电导体和端子的电气距离和爬电距离应符合相关端子板的额定值,不应小于10A和600V,并应配备隔板、标签带和端子螺丝。每个端子排都有不少于15%的备用端子。每个端子排都标有数字。矿用一般型开关柜的电流互感器二次导线的横截面为2.5mm2,所有控制回路导线的横截面均为1.5mm2,导线两端有标记,不能擦除,符合接线图的命名。
  所有指示灯应为节能长明灯。矿用一般型开关柜从机柜正面看,绿灯在左边,红灯在右边(或红在上,绿在下)。红灯表示“开”;绿灯表示“关”。

  综上所述,矿用一般型开关柜的钢板外壳的封闭框架应是一个刚性的、自支撑的独立结构,垂直安装在地面上,能承受安装部件和短路引起的动态和热稳定性。想了解开关柜的朋友可以看看公司主页。

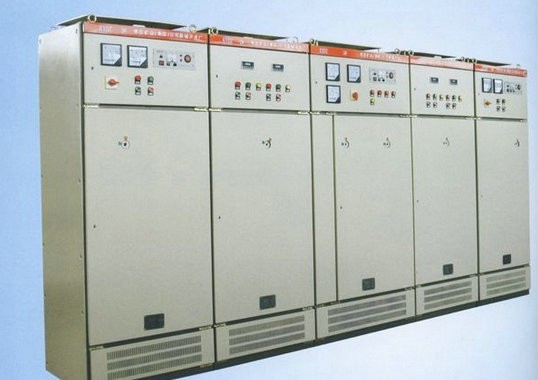

矿用一般型开关柜
