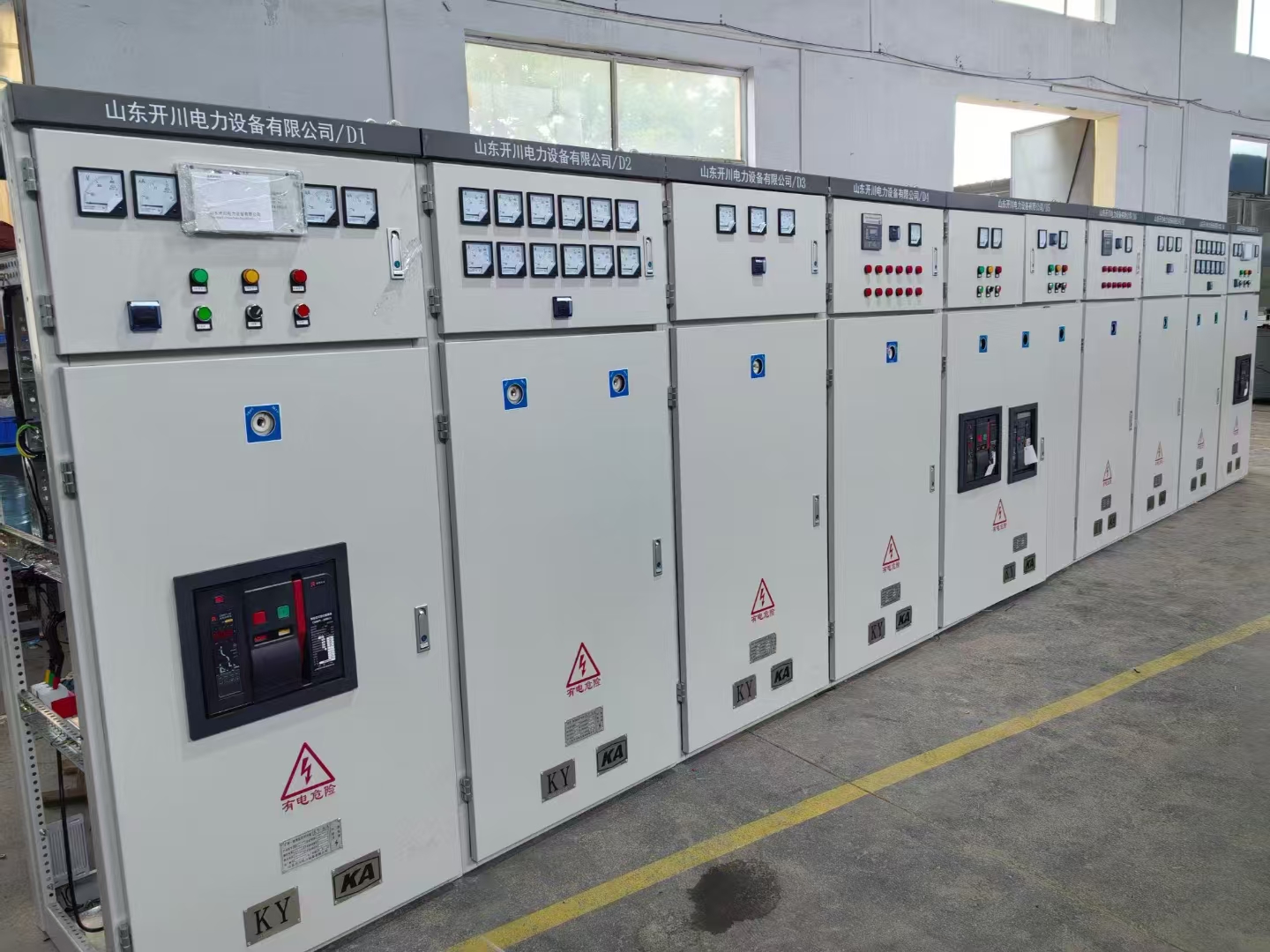

GKD矿用一般型低压开关柜

  • 产品分类: 矿用开关柜(KA.KY认证)
  • 公司名称: 山东开川电力设备有限公司
  • 价格: 来电咨询
  • 添加时间: 21/01/25
  • 二 维 码:

    手机浏览

    更方便

产品详情


一、 用途与适用范围
GKD型矿用一般型低压开关柜(以下简称开关柜)取得了矿用合格证和安标认证证书。适用于各种矿区、无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门。
开关柜适用于电厂、厂矿企业等电力用户的交流50Hz,额定工作电压660V,380V,额定工作电流至3200A及以下,作为动力、照明及配电设备的电能转换、配电控制之用。
二、 引用执行的相关标准:
GB 3636.1-2010  爆炸性环境  第1部分:设备 通用要求GB 3836.3-2010  爆炸性环境  第3部分:由增安型“e”保护的设备GB 14048.1-2012 低压开关设备和控制设备   第1部分:总则GB 14048.2-2008 低压开关设备和控制设备   第2部分:断路器GB/T 4208-2008 外壳防护等级(IP代码)
GB/T12173-2008  矿用一般型电器设备
GB/T156-2007   标准电压
GB/T191-2008   包装储运图示标志
GB/T2423.4-2008 电工电子产品环境试验  第2部分:试验方法  试验Db:交变湿热(12h+12h循环)GB7251.1-2013   低压成套开关设备和控制设备 第1部分:总则MT871-2011      矿用防爆低压交流真空馈电开关
AQ1043 -2007    矿用产品安全标志标识
二、 基本参数
2.1型号含义:



2.2基本参数
额定电压:380V、660V;
额定电流:3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A;型式:KY、KA;
防护等级:IP43;
主要保护功能:
1) 短路保护;
2) 过载保护;
3) 漏电保护;
4) 过欠压保护;
5) 欠电压脱扣功能。
三、 原理及结构概述
开关柜外壳采用2mm厚冷轧钢板制成,能承受国家标准和本产品技术条件规定的冲击强度和强度试验。颜色为RAL7035。电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。
四、 使用注意事项:
1.开关柜在下列条件下应能正常工作:
a) 海拔高度:1000m;
b) 环境温度:-20℃~40℃;
c) 相对湿度:95%;
d) 在无破坏绝缘的气体或蒸汽环境中;
2.安装前应检查名牌,规格参数,防爆型式是否符合要求。
3.使用维护中严禁带电开盖。
4.电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式5.开关柜设有内外接地端子,安装时须可靠接地“〨”。
6.接线时多股线须压接适宜的接线端头,安全地压紧在接线端子上,不得有散乱在外面的线头,以免形成放电。
五、 安装与维护
1.安装前检查断路器的规格是否符合要求。
2..安装前先用500V兆欧表检查断路器绝缘电阻,在周围介质温度20±5℃和相对温度50%-70%时应不小于10MΩ。否则应烘干,待绝缘电阻达到要求方可使用。
3.断路器安装时,其底座应居于水平位置,并用M10螺钉固定。
4.安装时对断路器进行可靠的保护接地,接地处有明显的接地标记。
5.断路器的上进线或下进线,均不改变其技术性能。
6.断路器安装完毕按有关接线图接线后,在主电路通电前(抽屉式断路器抽屉座上的指示在试验装置)应进行下列操作试验。
a.检查欠电压,分励脱扣器及释能(合闸)电磁铁、电动操作机构电压是否相符(断路器合闸前,欠电压脱扣器须通电)。
b.上下扳动面罩上的手柄,七次后面板显示“贮能”,并听到“卡嗒”一声,即贮能结束,按动“1”按钮或释能(合闸)电磁铁通电,断路器可靠闭合(在控制器复位按钮可靠复位情况下),扳动手柄能再次贮能。
c.电动机通电操作至面罩显示“贮能”,并伴随“卡嗒”一声,贮能结束,电动机自动断电,按动“1”按钮或释能(合闸)电磁铁通电,断路器可靠闭合。
d.断路器闭合后,无论用欠电压、分励脱扣器或面罩上的“0”按钮,智能控制器的、脱扣试验均应使断路器断开。
7.智能控制器的应用
控制器调整
控制器长延时电流整定:按“清灯”键后,再按“设定”键,直到长延时状态指示灯亮,显示长延时出厂电流整定值,一般为In,电流整定范围为(0.4-1.0)In,根据需要按“+”、“-”键,每按一次以<2%间隔增减,直到接近的需要的电流为止,接着按一次“贮存”键,贮存指示灯亮一次又熄灭,表示长延时电流整定值已贮存结束。
长延时时间整定:长延时电流整定结束后,再按一次“设定”键,长延时时间状态指示灯亮,显示长延时时间出厂整定值,按“+”键,每按一次时间增加一倍,如时间过长,可再按“-”键,每按一次,时间减少一倍,知道接近需要的时间为止,接着按一次“贮存”键,贮存指示灯亮一次又熄灭,表示长延时时间整定结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间,整定方法同上,只是对应不同状态指示。接地时间整定在“OFF”位置,表示故障状态,接地只报警不脱扣;瞬动整定在“OFF”位置,表示该保护取消,控制器在整定过程中,一旦有故障信号,则自动封锁功能,进入故障处理状态。
控制器各种保护参数,不得交叉设定。控制器保护优先级如下:长延时<短延时<瞬时。对用于重合闸的,ILc2设定值小于ILc1,控制器参数全部整定好后,再按一次“清灯”键,或断电复位一次,使控制器处于运行状态。
六、 故障与维修

序号

故障现象

产生原因

排除方法

1

断路器不能合闸

欠压脱扣器无电源电压、未接通。
智能控制器动作后,控制器面板上部的红色按钮没有复位。
操作机构未储能。
抽屉式本体未处于“连接”或“试验”位置。
“断开位置钥匙锁”处于闭锁状态。

检查线路,接通欠压脱扣器电源。
按下复位按钮。
手动或电动机使机构储能。
用摇手柄将断路器本体摇至“连接”或“试验”位置。
用专用钥匙打开钥匙锁。

2

断路器不能电动储能

电动操作机构电源未接通
电源容量不够

检查线路,接通电源
检查操作电压应大于85%Us

3

闭合电磁铁不能使断路器合闸

无电源电压
电源容量不够
辅助触头常闭点不通

检查线路,接通电源
检查操作电压应大于85%Us
检查触点状态或调整辅助超程

4

分励脱扣器不能使断路器断开

无电源电压
电源容量不够
辅助触头常闭点不通

检查线路,接通电源
检查操作电压应大于70%Us
检查触点状态或调整辅助超程

5

故障电流均超过长延时、短延时、瞬时整定值、只出现瞬时动作,无短延时、长延时动作

长延时、短延时、瞬时整定值设定值设定不合理,整定在同一电流值范围

按Ir1<Ir2<Ir3的原则及考虑其动作范围,重新设定

6

断路器频繁跳闸

现场过负荷运行引起过载保护跳闸,由于过载热记忆功能未能及时断电清除,又重新合闸。

控制器断电一次,或30min后再合闸断路器。

7

抽屉式断路器摇手柄不能插入断路器

抽屉式导轨或断路器本体
没有完全推进去

把导轨或断路器本体推到底

8

抽屉式断路器本体在断开位置时不能抽出断路器

摇手柄未拔出
断路器没有完全到达“分离”位置

拔出摇手柄
断路器完全摇到“分离”位置


七、 订货须知
订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、联系人、电话。
八、 贮存及运输
1. 开关柜应贮存在干燥、通风系统良好的仓库中
2. 在运输时防止雨水的侵袭和强烈的振动。
