矿用开关柜各分路的保护设置

点击次数:   更新时间:21/08/05 16:38:08     来源:www.lzggjd.com.cn关闭分    享:
  矿用开关柜各支路根据需要设置,外线进入柜内主控开关后再进入分控开关,这是是电气设备的一种。矿用开关柜微机保护装置由高集成度、总线并行芯片微控制器、高精度电流电压互感器、高绝缘强度出线中间继电器、高可靠性开关电源模块等部件组成。
  开关柜微机保护装置主要用作110千伏及以下电压等级的开关柜。一般采用多保护板加通信处理板的方式,通过内部通信网络联系各个板的信息。随着时代和技术的不断发展对保护功能的要求越来越高,保护原理也越来越好。同时,为了方便矿用开关柜事故后分析,报告、故障功率等信息要求越来越详细,以便准确感知各模块在不同保护阶段的响应。
  矿用开关柜中的真空断路器小车在试验位置合闸后,小车断路器不能进入工作位置,可防止有载合闸;当接地刀处于闭合位置时,小车断路器无法进入并闭合,可阻止接地线闭合;真空断路器合上时,屏柜后门被接地刀上的机械与柜门锁紧,可防止误进入带电区间;当真空断路器在工作中闭合时,接地刀不能投入运行,可防止带电接地线悬空;真空断路器在工作和合闸时不能退出小车断路器的工作位置,可以防止闸刀带负荷拉闸。

  矿用开关柜采用普通型柜体形式,机架由8MF冷弯型钢局部焊接组装而成,柜体上下两端有不同数量的冷却槽,便于现场主母线的组装和调整。开关柜整体柜体采用组装式组合结构,安装有模块化孔,通用性强,适用性好,标准化程度高。柜体上部为母线室前部为电气室,后部为电缆进出线室,每个房间用钢板或绝缘板隔离。

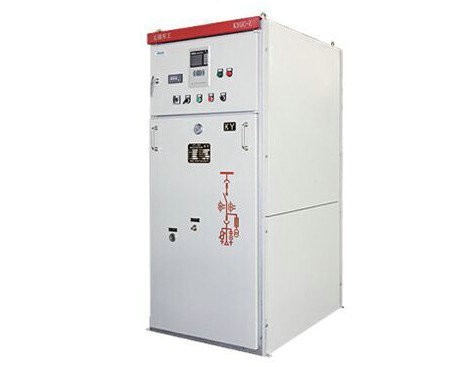

矿用开关柜

  今天的矿用开关柜的知识点就讲到这儿了,更多精彩资讯,请关注本站的后续更新。
